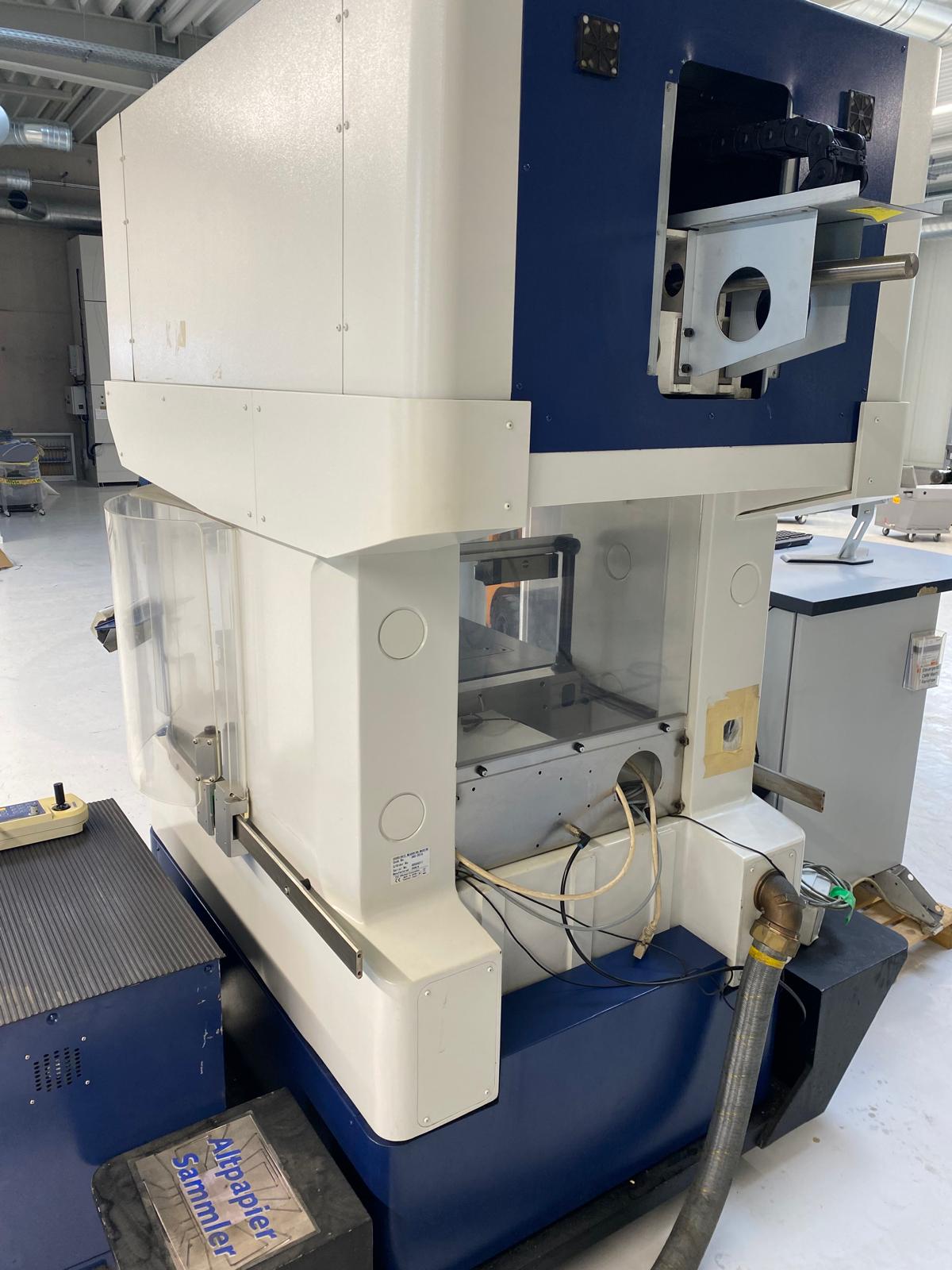

Beschreibung

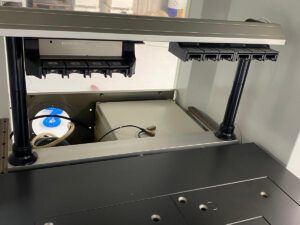

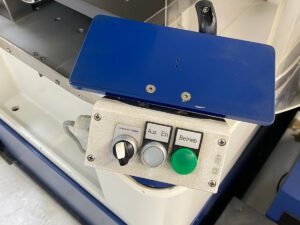

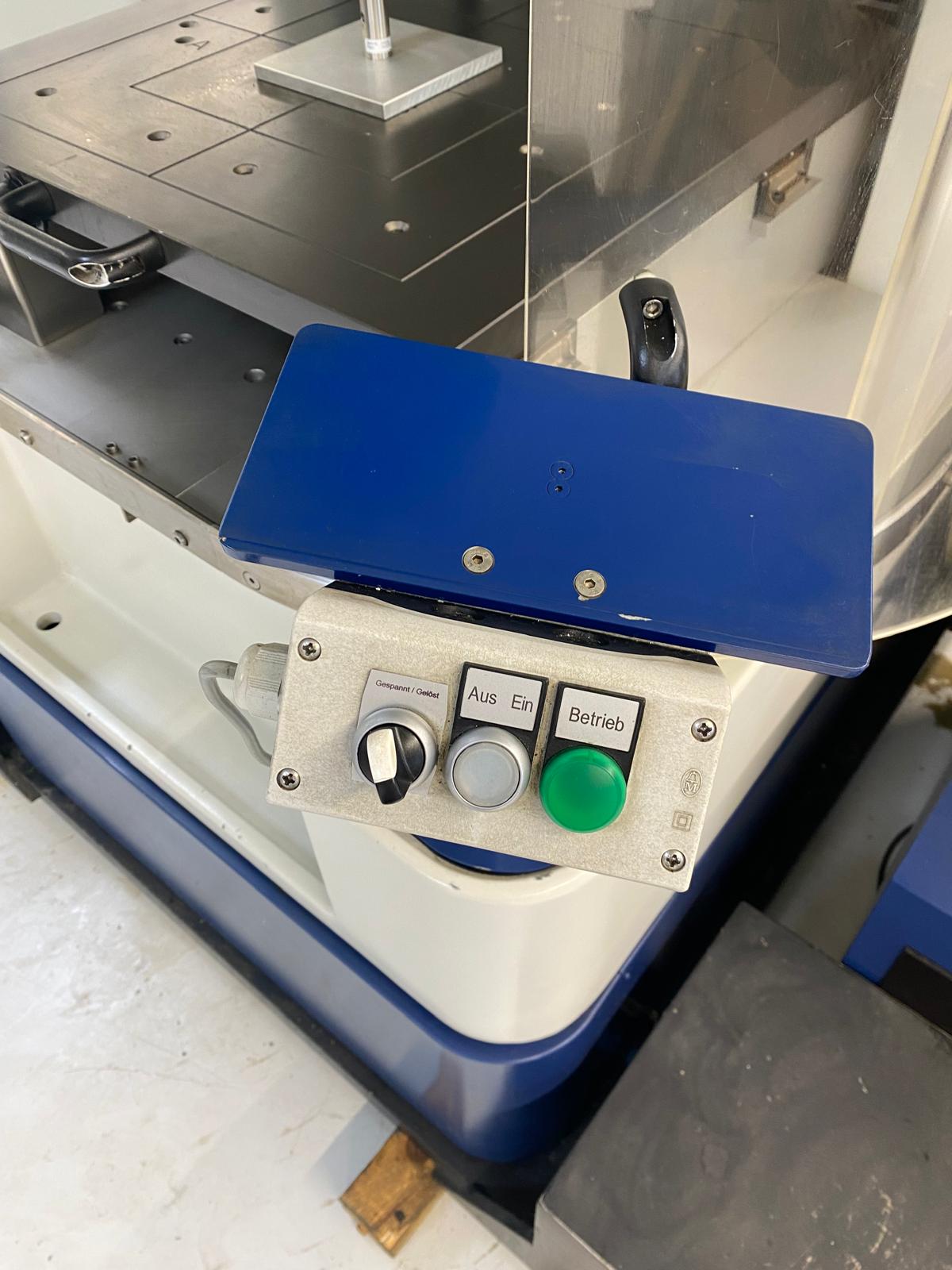

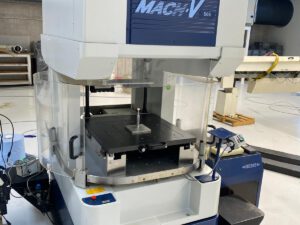

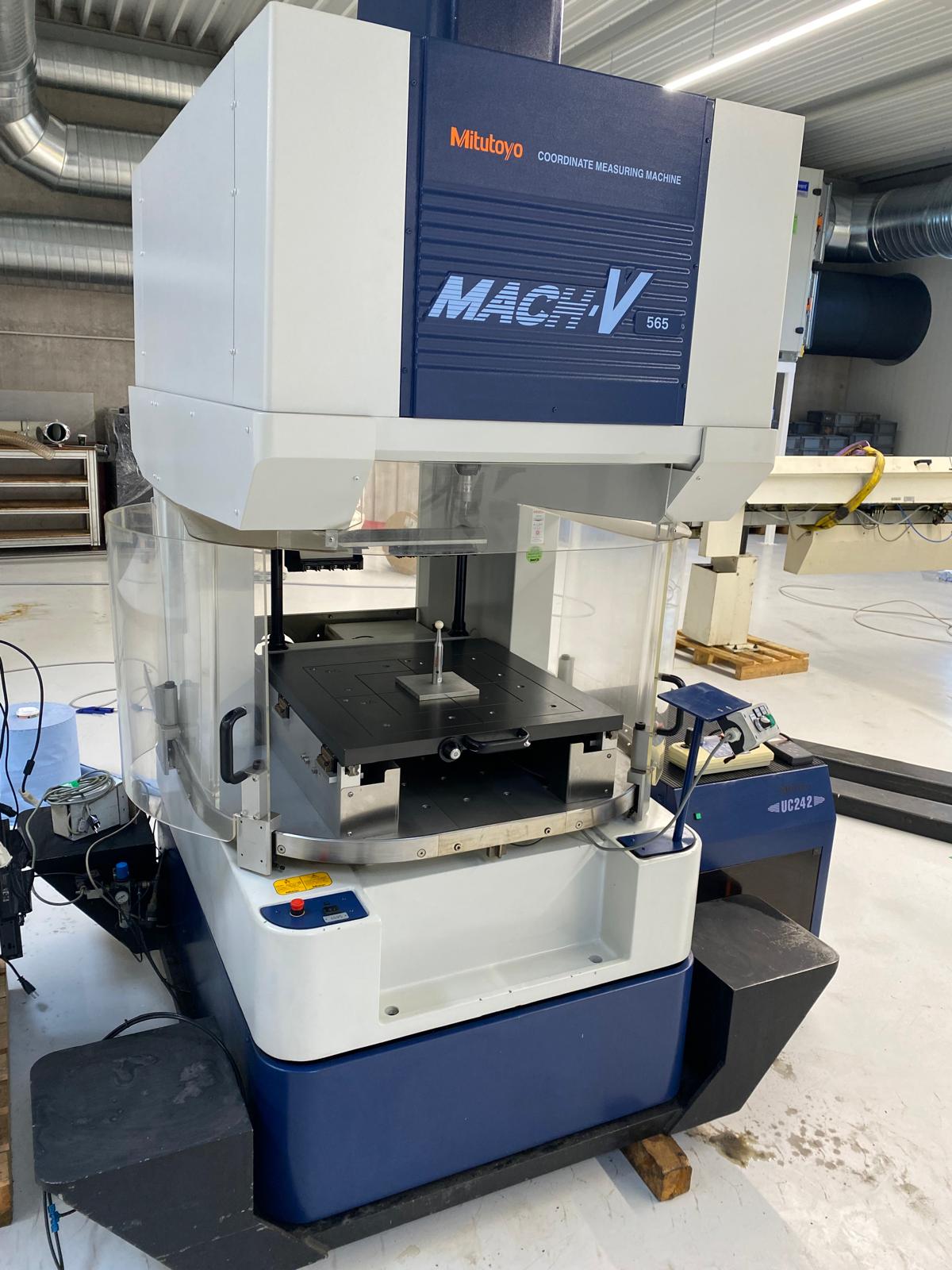

Technische Spezifikationen Mach V 500 – 700 – 900
Messbereich :
X-Achse : 505 mm – 705 mm – 905 mm
Y-Achse : 605 mm – 905 mm – 1005 mm
Z-Achse : 505 mm – 605 mm – 605 mm
Werkstück :
Max. Höhe : 750 mm – – 800 mm
max. Masse : 150 kg
Werkstückaufspannung :
Anzahl Befestigungsbohrungen M8 : 25
Längenmessabweichung nach ISO 10360-2 mit TP7M / SP25M
MPE bei 19° C – 21°C *1 µm, L in mm : 2,5+0,35 L/100
MPE bei 18° C – 22°C *1 µm, L in mm : 2,7+0,38 L/100 | 2,5 + 0,35 L/100
MPE bei 15° C – 25°C *1 µm, L in mm : 2,9+0,43 L/100 | 2,7 + 0,35 L/100
MPE bei 5° C – 35°C *1 µm, L in mm : 3,6+0,58 L/100 | 3,4+0,35 L/100
Scanning-Antastabweichung nach ISO 10360-4 mit SP25M
MPE/MPT µm/s : 5/100

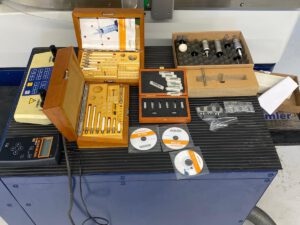

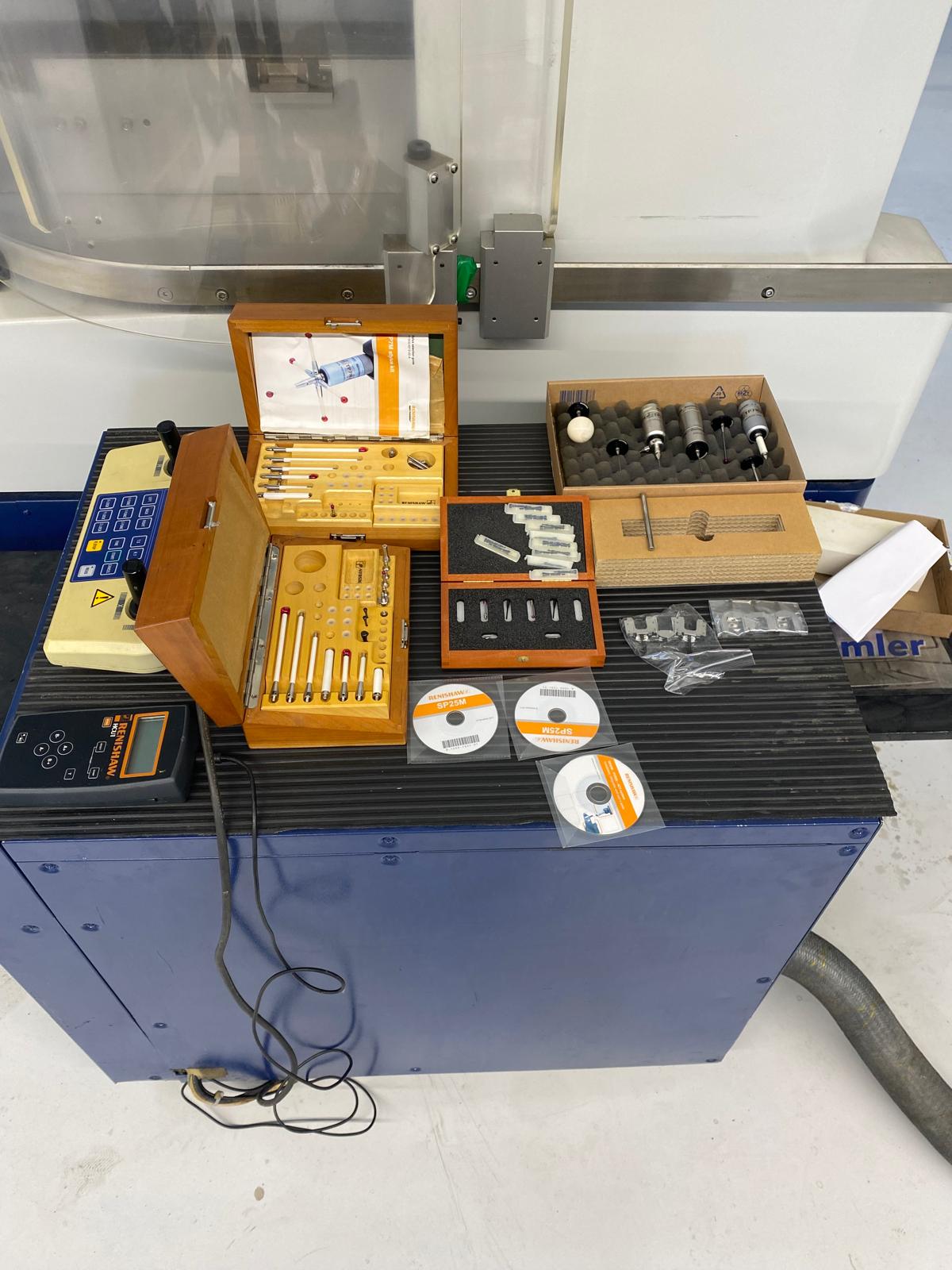

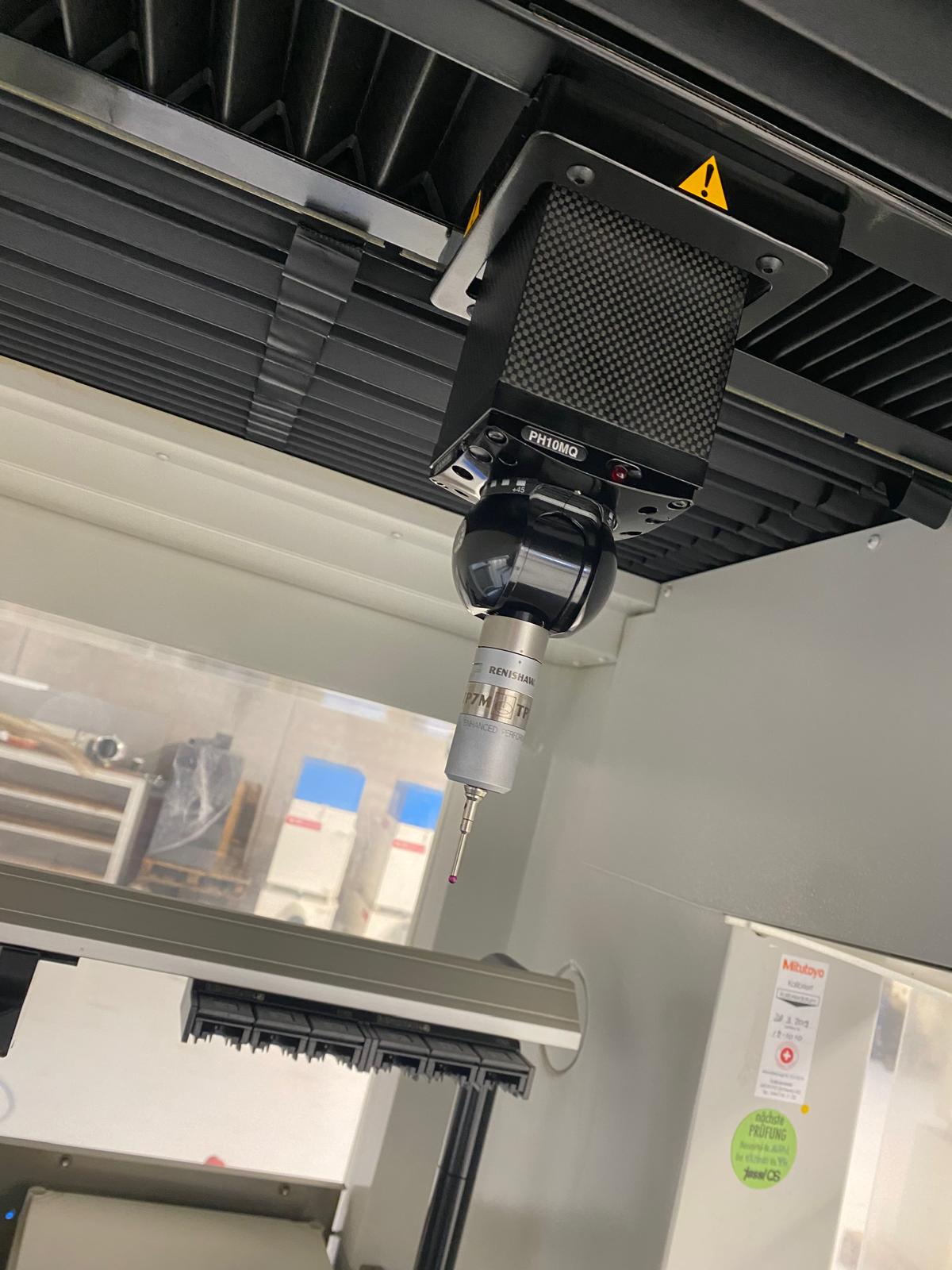

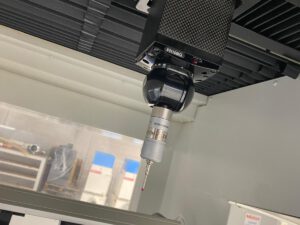

Anstastabweichung mit :
TP 7 M – MPE – µm : 2,5
SP25 M – MPE – µm : 2,2
Auflösung der Längenmesssysteme : 0,0001 mm
Führungen : Linear Führungen
Messgeschwindigkeit : 1-20 mm/s
Verfahrgeschwindigkeit : max. 866 mm/s
Verfahrgeschwindigkeit :
CNC – Modus je Achse/im Raum – 8-500/max. 866 mm/s

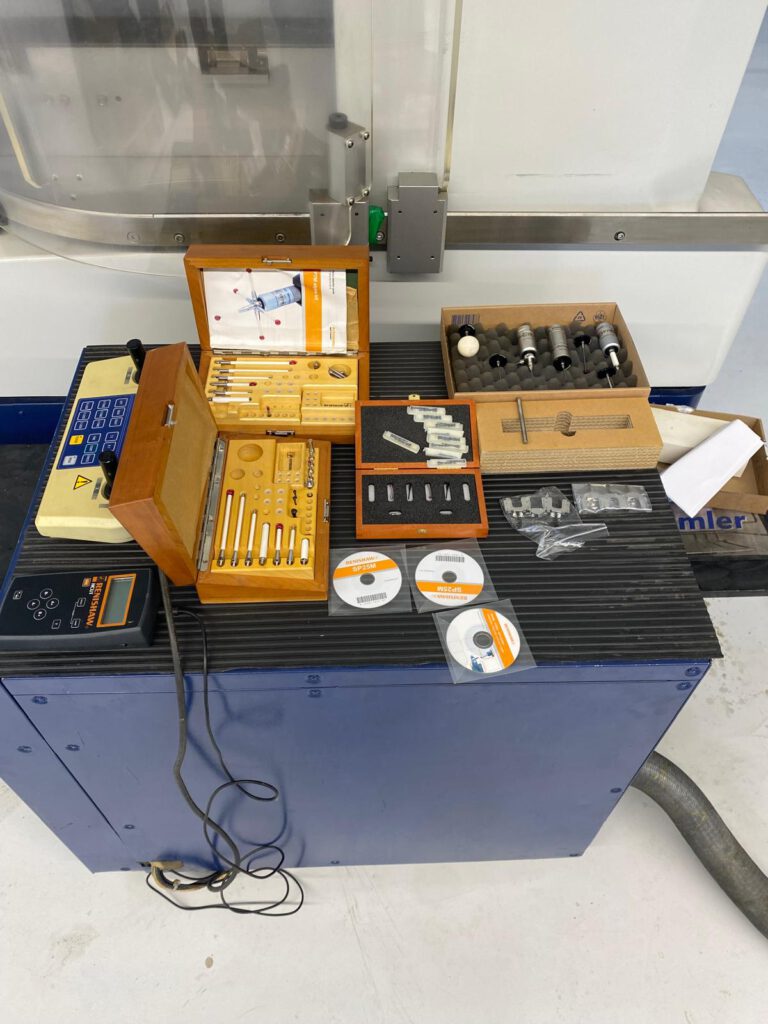

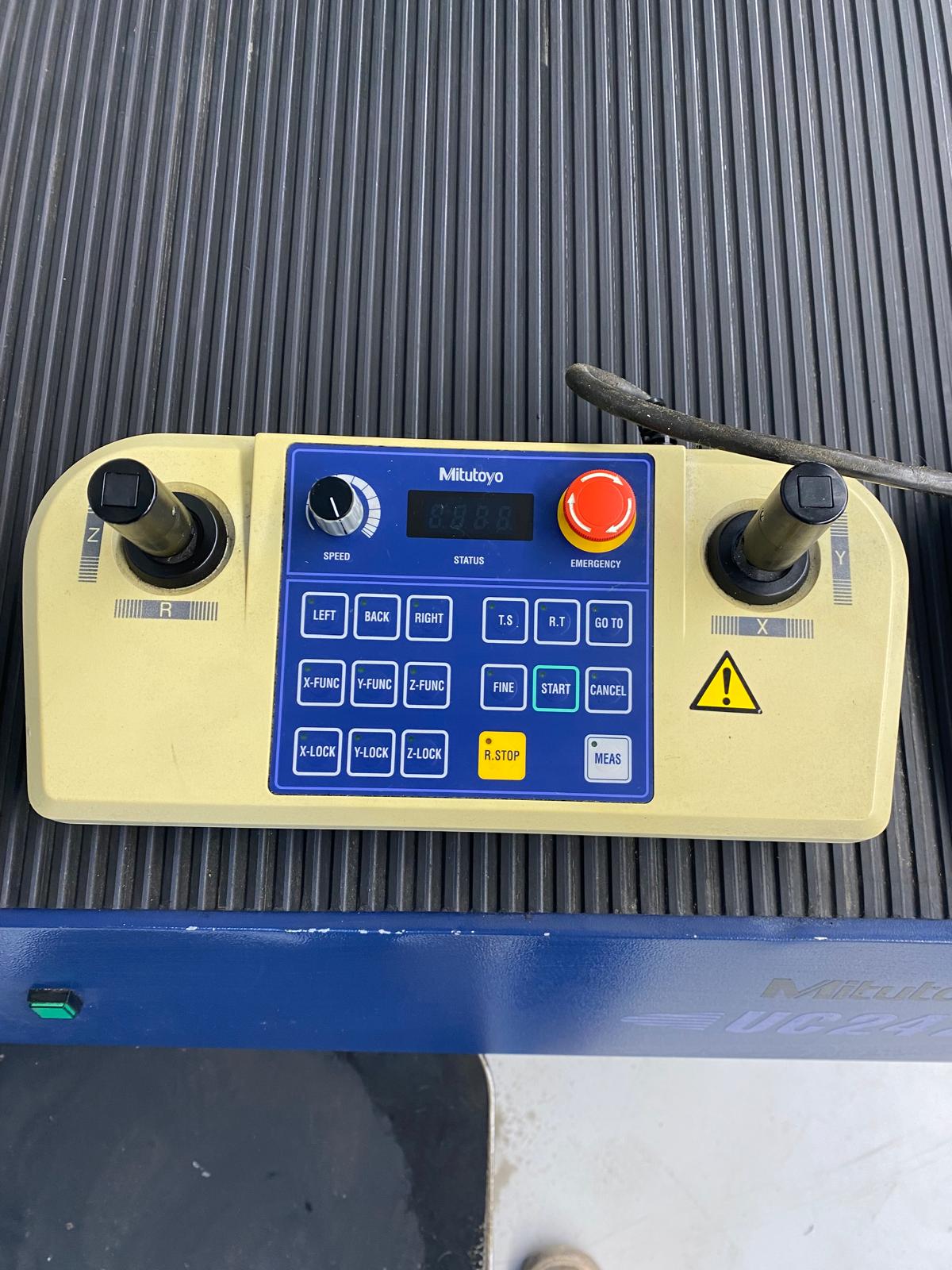

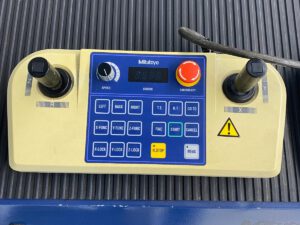

Joystick schnell 0-80 mm/s
Joystick langsam 0,05 mm/s
max. Beschleunigung – je Achse/im Raum 4903 /8434 mm/s
Messgeschwindigkeit CNC Modus : 1-20 mm/s

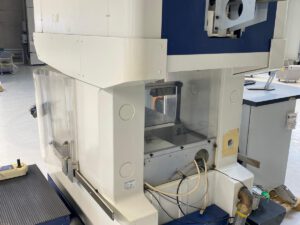

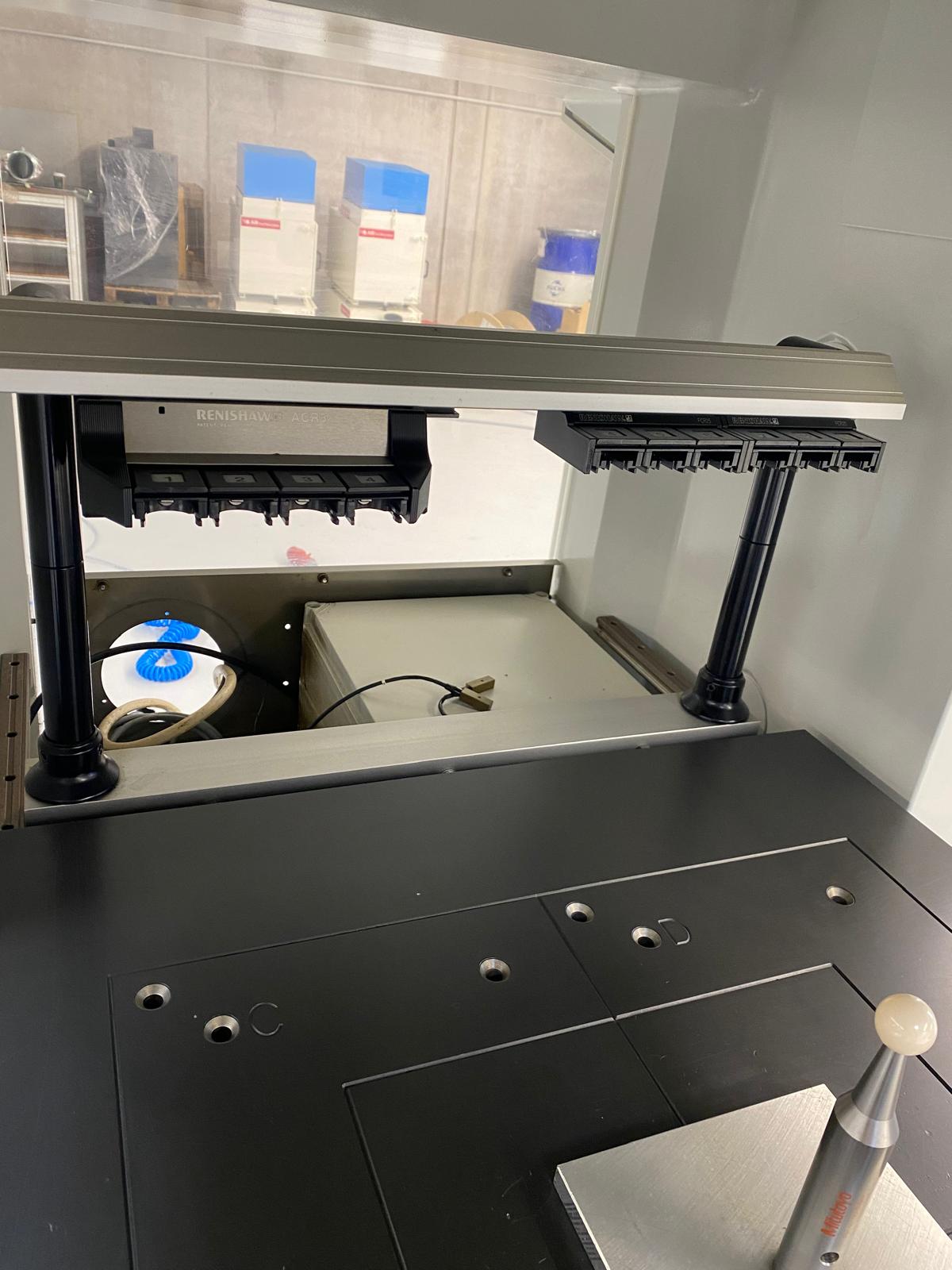

Messtisch :
Material : Stahl
Abmessung : 550 x 655 mm – – 905×1055 mm
Geräteabmessung :
Höhe : 2638 mm – – 2862 mm
Breite : 1024 mm – – 1425 mm
Tiefe : 2189 mm – – 2989 mm
Gesamtmasse : 2200 kg – – 4000 kg
